XBD-WNF消防增压稳压给水设备

设计选型
1、根据消防给水系统不利点所需的压力确定P1。计算P1时应考虑管路系统沿程和局部损失，如消火栓系统必须满足不利点消火栓水枪喷射充实水柱长度，不
能仅按满足静水压0.15MPa或0.07MPa来确定P1。
确定P1时，计算管路系统沿程和局部压力损失所采用的流量应为火灾初期消防给水量，如消火栓系统为两支消防水枪流量，自动喷淋系统为5个喷头流量。
2、选择设备的有效水容积Vs。设备用于消火拴给水系统时，有效水容积不小于300L。用于自动喷水灭火系统时，有效水容积应不小于150L。消火栓及处动喷水灭火系统共用一套增压稳压给水设备时，有效水容积应不小于450L。
3、补水泵应配备两台，一用一备工作制。两台水泵应设独立的进水管。
4、本设备按照安装位置分为上置式和下置式。上置式设备一般放在高位水箱间，下置式设备放在底层消防泵房、储水池间。上置式配用水泵扬程低、功率小、气压水罐充气压力低，可节省设备投资和运行费用。

主要技术条件
1、气压罐工作压力：0.6MPa、 1.0MPa、 1.6MPa;
2、气压罐直径Φ400、Φ600、Φ800、Φ1000、Φ1200、Φ1600;
3、设备缓冲水压表：P3-P2=0.02～0.05MPa;
4、设备补充水压表：P4-P3=0.05～0.10MPa;
5、安装环境温度：5℃～40℃

工作原理
本设备在消防给水系统中完成以下两项功能：
1、使消防给水管路系统不利点始终保持消防所需压力。
2、气压罐内始终储有30S的消防用水量，保证灭火初期用水。
设备根据设定的技术参数，利用气压罐的蓄能作用， 根据给水系统的压力变化，控制补水泵的启停来达到增压稳压的功能。设备主要压力参数：
P1消防给水下限压力，即消防系统不利点所需压力
P2消防泵启动压力
P3补水泵启动压力
P4补水泵停泵压务

简介
WNF型消防增压稳压给水设备，是根据GA30版本《固定消防给水设备的性能要求和试验方法》设计制造的消防给水设备。
《高层民用建筑设计防火规范》规定，凡采用临时高压消防给水系统时，应设高位消防水箱。当高位消防水箱的高度不能保证不利点消火牷静水压时，应设置消防增压稳压设备。但一般多层或高层建筑，由于受功能、造型、抗震、造价等因素影响，难以满足高位水箱设置的高度要求，均需配备消防增压稳压给水设备。

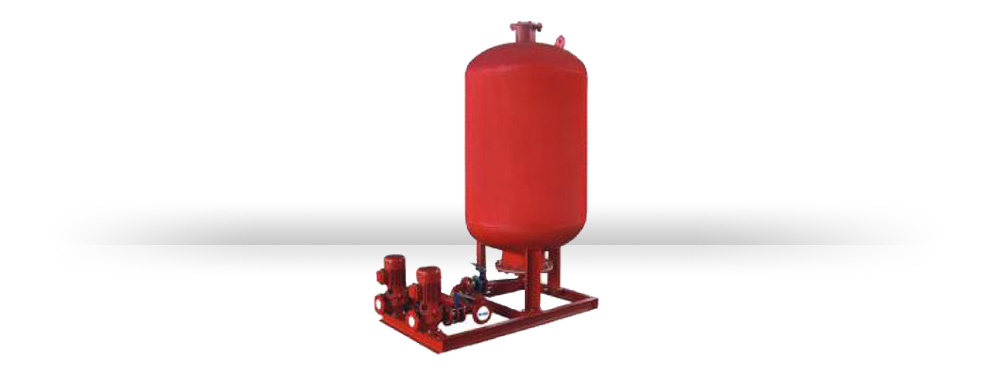

WNF型消防增压稳压给水设备广泛应用于多层或高层建筑工程有增压要求的消火拴给水系统、自动喷水灭火系统等各类消防给水系统。设备由囊式气压罐、补水泵、电接点压力表、电控箱、管道、阀门、共同底座等组成。
本设备根据GB50045-1995《高层民用建筑设计防火规范》规定的有关技术参数进行设计。产品执行标准为Ga30·3-2002《固定消防给水设备的性能要求和试验方法第三部分：消防增压稳压给水设备》。

设备工作过程
本设备经安装调试完毕后，将电气控制功能置于自动位置即投入运行。开始时因系统压力小于P3,补水泵启动向气压罐补水，压力逐渐升高，当系统压力达到设
定的P4值时，补水泵停止运行。若管道系统有渗漏或泄漏等情况，造成管网系统压力降低，当压力低于P3时， 补水泵重新启动。如此反复，使补水泵在P3～P4压力之间间隙运行。一旦出现火警，消防系统进入灭火状态， 管道系统大量喷水，造成压力下降，补水泵启动后仍不能维持系统压力，当压力降低到P2时，向消防控制中心发出信号，消控中心启动主消防泵，并将信息返回到控制系统，同时将补水泵退出运行直至主消防泵停止运行，设备重新恢复工作。

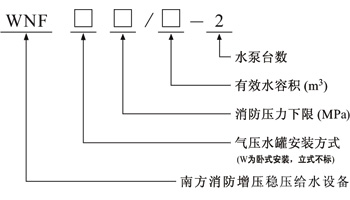

型号含义
