- 产品介绍

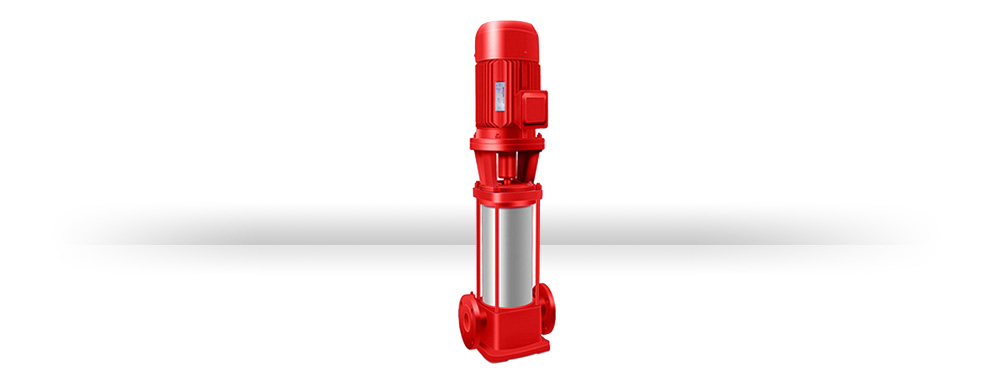

XBD-I型管道式消防泵立式多级消防泵
产品概述
XBD-I型管道式消防泵立式多级消防泵产品概述
XBD-(I)型立式单吸多级管道式消防泵组是本司在原有立式多级管道泵基础上根据消防泵的标准要求而开发出的新一代XBD管道型中低压消防泵组产品。供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防供水。
本司生产的XBD-GDL型系列消防泵其性能、技术条件符合新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
XBD-I型管道式消防泵立式多级消防泵产品特点
1、水力模型，效率高，性能范围广。
2、立式结构，占地面积小。
3、振动小，噪音低，采用水力平衡轴向力，使泵运行平稳，可靠。
4、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。
三、XBD-I型管道式消防泵立式多级消防泵产品用途：
适用于各种场合如住宅、宾馆、办公大楼、商业大楼工厂、医院等处的消防给水。
XBD-I型管道式消防泵立式多级消防泵型号意义
例如：XBD4.2/15-I 80*3
XBD-消防泵
4.2-压力（10倍MPa)
15-流量（L/S)
I-管道式
80-进出口直径（mm)
3-级数
五、故障与排除
故障现象可能产生的原因排除方法水泵不吸水，压力表和真空表指针剧烈跳动1.灌注引水不够2.管路与仪表联接处漏气3.吸程过高1.检查底阀是否漏水，再灌足引水2.拧紧漏气处3.降低吸水高度水泵不吸水，真空表指示高度真空1.底阀没有打开或已堵塞2.吸水管路阻力太大3.过滤器堵塞1.检查底阀2.更换吸水管3.清理过滤器压力表有压力，但仍不出水1.出水管阻力太大2.旋转方向不对3.出口管阀门未开4.叶轮堵塞1.检查或缩短水管2.检查电机，两相互调3.打开出口阀门清除叶轮内的污物达不到设甘流量1.有空气吸入2.由于水位降低，淹没深度不够3.叶轮内有异物堵塞4.转子部分严重磨损1.检查漏气部位并排除2.延长吸水管，加深淹没深度3.拆卸并清除异物4.更换密封环泵消耗功率过大1.叶轮局部有堵塞2.叶轮破损3.流量过小4.泵轴与电动机不同心5.轴承破损6.混入空气，发生气蚀1.拆卸渭除异物2.更换3.稍开出口阀4.定点找正5.更换6.改变吸入位，改善吸水管泵振动过大主要参数
XBD-I型管道式消防泵立式多级消防泵产品型号性能参数表
型号 流量Q 扬程
(m)效率
(%)转速
(r/min)功率(Kw) 汽蚀
余量
(m)进出
口径
(mm)(L/s) (m3/h) 轴功率 配套功率 XBD3.6/0.56-(I)25×3 2 0.56 36 30 2900 0.65 1.1 1.7 25 XBD4.8/0.56-(I)25×4 2 0.56 48 30 2900 0.87 1.1 1.7 25 XBD6/0.56-(I)25×5 2 0.56 60 30 2900 1.09 1.5 1.7 25 XBD7.2/0.56-(I)25×6 2 0.56 72 30 2900 1.30 1.5 1.7 25 XBD8.4/0.56-(I)25×7 2 0.56 84 30 2900 1.52 2.2 1.7 25 XBD9.6/0.56-(I)25×8 2 0.56 96 30 2900 0.74 2.2 1.7 25 XBD10.8/0.56-(I)25×9 2 0.56 108 30 2900 1.96 2.2 1.7 25 XBD120/0.56-(I)25×10 2 0.56 120 30 2900 2.17 3 1.7 25 XBD13.2/0.56-(I)254×11 2 0.56 132 30 2900 2.39 3 1.7 25 XBD14.0/0.56-(I)25×12 2 0.56 144 30 2900 2.61 3 1.7 25 XBD3.3/1.11-(I)25×3 4 1.11 33 40 2900 0.90 1.1 1.7 25 XBD4.4/1.11-(I)25×4 4 1.11 44 40 2900 1.20 1.5 1.7 25 XBD6.6/1.11-(I)25×6 4 1.11 66 40 2900 1.80 2.2 1.7 25 XBD7.7/1.11-(I)25×7 4 1.11 77 40 2900 2.10 2.2 1.7 25 XBD8.8/1.11-(I)25×8 4 1.11 88 40 2900 2.40 3 1.7 25 XBD9.9/1.11-(I)25×9 4 1.11 99 40 2900 2.70 3 1.7 25 XBD11/1.11-(I)25×10 4 1.11 110 40 2900 3.00 4 1.7 25 XBD12.1/1.11-(I)25×11 4 1.11 121 40 2900 3.30 4 1.7 25 XBD13.2/1.11-(I)25×12 4 1.11 132 40 2900 3.60 4 1.7 25 XBD14.3/1.11-(I)25×13 4 1.11 143 40 2900 3.90 4 1.7 25
