- 产品介绍

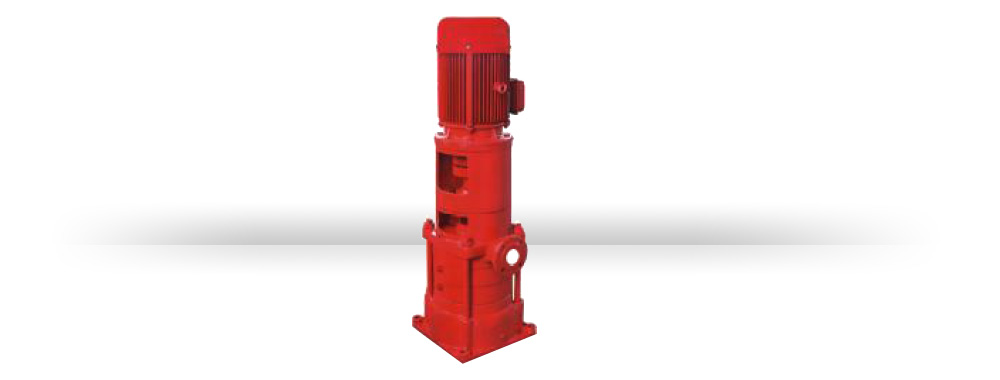

XBD-GDL立式多级消防泵
产品概述
XBD-GDL型立式单吸多级管道式消防泵组是本司在原有立式多级管道泵基础上根据消防泵的标准要求而开发出的新一代XBD管道型中低压消防泵组产品。供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防供水。
本司生产的XBD-GDL型系列消防泵其性能、技术条件符合新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。
产品特点
1、水力模型，效率高，性能范围广。
2、立式结构，占地面积小。
3、振动小，噪音低，采用水力平衡轴向力，使泵运行平稳，可靠。
4、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。

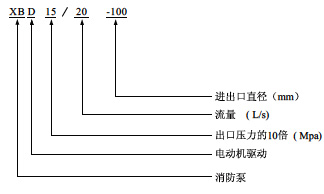

型号意义
XBD4.2/15-80GDL
XBD – 消防泵组代号
4.2 – 设计压力（1/10MPa）
15 – 设计流量（L/S）
80 – 进出口直径（mm）
GDL – 结构为管道立式
技术参数
流量：0.5-45L/S；
压力：0.2-2.0Mpa；
功率：1.1-90KW；
转速：2900r/min；
口径：ф25-ф150mm；
温度范围：≤80℃。
适用范围
XBD-GDL型消防泵采用立式多级离心式结构，体积小、重量轻、水量大、压力高、耗电省、安装方便。可进行单台或多台串联。运行平稳、噪音低。轴、轴 套、外筒体用不锈钢制造，外形美观。叶轮有多种材质选用。轴封采用机械密封，坚固耐磨，不污染水质。封闭式电机，防潮防尘。使用温度为0~105℃。 管线式安装，维护保养便捷。
本型泵主要用于消防系统的补水、稳压，适用于高层楼宇和远程供水：锅炉给水；水冷、冷气系统；热水循环系统及塑料机循环系统等。可根据楼层高度、水箱压力和管路布局，选用适合的型号。

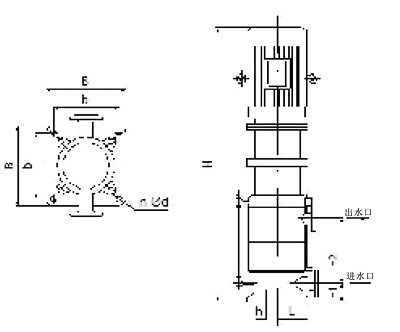

外形尺寸图
主要参数
产品规格及性能参数表
型号 流量Q 扬程
（m）效率
（%）转速
（r/min）功率（Kw） 汽蚀
余量
（m）进出
口径
（mm）（L/s） （m3/h） 轴功率 配套功率 XBD3.6/0.56-GDL25×3 2 0.56 36 30 2900 0.65 1.1 1.7 25 XBD4.8/0.56-GDL25×4 2 0.56 48 30 2900 0.87 1.1 1.7 25 XBD6/0.56-GDL25×5 2 0.56 60 30 2900 1.09 1.5 1.7 25 XBD7.2/0.56-GDL25×6 2 0.56 72 30 2900 1.30 1.5 1.7 25 XBD8.4/0.56-GDL25×7 2 0.56 84 30 2900 1.52 2.2 1.7 25 XBD9.6/0.56-GDL25×8 2 0.56 96 30 2900 0.74 2.2 1.7 25 XBD10.8/0.56-GDL25×9 2 0.56 108 30 2900 1.96 2.2 1.7 25 XBD120/0.56-GDL25×10 2 0.56 120 30 2900 2.17 3 1.7 25 XBD13.2/0.56-GDL254×11 2 0.56 132 30 2900 2.39 3 1.7 25 XBD14.0/0.56-GDL25×12 2 0.56 144 30 2900 2.61 3 1.7 25 XBD3.3/1.11-GDL25×3 4 1.11 33 40 2900 0.90 1.1 1.7 25 XBD4.4/1.11-GDL25×4 4 1.11 44 40 2900 1.20 1.5 1.7 25 XBD6.6/1.11-GDL25×6 4 1.11 66 40 2900 1.80 2.2 1.7 25 XBD7.7/1.11-GDL25×7 4 1.11 77 40 2900 2.10 2.2 1.7 25 XBD8.8/1.11-GDL25×8 4 1.11 88 40 2900 2.40 3 1.7 25 XBD9.9/1.11-GDL25×9 4 1.11 99 40 2900 2.70 3 1.7 25 XBD11/1.11-GDL25×10 4 1.11 110 40 2900 3.00 4 1.7 25 XBD12.1/1.11-GDL25×11 4 1.11 121 40 2900 3.30 4 1.7 25 XBD13.2/1.11-GDL25×12 4 1.11 132 40 2900 3.60 4 1.7 25 XBD14.3/1.11-GDL25×13 4 1.11 143 40 2900 3.90 4 1.7 25 XBD3.6/1.67-GDL40×3 6 1.67 36 52 2900 1.13 1.5 1.7 40 XBD4.8/1.67-GDL40×4 6 1.67 48 52 2900 1.5 2.2 1.7 40 XBD6/1.67-GDL40×5 6 1.67 60 52 2900 1.88 2.2 1.7 40 XBD7.2/1.67-GDL40×6 6 1.67 72 52 2900 2.26 3 1.7 40 XBD8.7/1.67-GDL40×7 6 1.67 84 52 2900 2.64 3 1.7 40 XBD9.6/1.67-GDL40×8 6 1.67 96 52 2900 3.01 4 1.7 40 XBD10.8/1.67-GDL40×9 6 1.67 108 52 2900 3.39 4 1.7 40 XBD12/1.67-GDL40×10 6 1.67 120 52 2900 3.77 4 1.7 40 XBD13.2/1.67-GDL40×11 6 1.67 132 52 2900 4.15 5.5 1.7 40 XBD14.4/1.67-GDL40×12 6 1.67 144 52 2900 4.52 5.5 1.7 40 XBD3/33.3-GDL50×2 12 3.33 30 56 2900 1.75 2.2 1.8 50 XBD4.5/3.33-GDL50×3 12 3.33 45 56 2900 2.63 3 1.8 50 XBD6.0/3.33-GDL50×4 12 3.33 60 56 2900 3.6 4 1.8 50 XBD7.5/3.33-GDL50×5 12 3.33 75 56 2900 4.27 5.5 1.8 50 XBD9/3.33-GDL50×6 12 3.33 90 56 2900 5.25 5.5 1.8 50 XBD10/3.33-GDL50×7 12 3.33 105 56 2900 6.2 7.5 1.8 50 XBD12/3.33-GDL50×8 12 3.33 120 56 2900 7.0 7.5 1.8 50 型号 流量Q 扬程
（m）效率
（%）转速
（r/min）功率（Kw） 汽蚀
余量
（m）进出
口径
（mm）（L/s） （m3/h） 轴功率 配套功率 XBD13.5/3.3-GDL50×9 12 3.33 135 56 2900 7.87 11 1.8 50 XBD15/3.33-GDL50×10 12 3.33 150 56 2900 8.75 11 1.8 50 XBD3/5-GDL50×2 18 5 30 62 2900 2.37 3 1.8 50 XBD4.5/5-GDL50×3 18 5 45 62 2900 3.56 4 1.8 50 XBD6/5-GDL50×4 18 5 60 62 2900 4.75 5.35 1.8 50 XBD7.5/5-GDL50×5 18 5 75 62 2900 5.93 7.5 1.8 50 XBD9/5-GDL50×6 18 5 90 62 2900 7.12 7.5 1.8 50 XBD10.5/5-GDL50×7 18 5 105.5 62 2900 8.30 11 1.8 50 XBD12/5-GDL50×8 18 5 120 62 2900 9.49 11 1.8 50 XBD13.5/5-GDL50×9 18 5 135 62 2900 10.68 11 1.8 50 XBD15/5-GDL50×10 18 5 150 62 2900 11.87 15 1.8 50 XBD2.4/10-GDL80×2 36 10 24 68 2900 3.46 4 4 80 XBD3.6/10-GDL80×3 36 10 36 68 2900 5.19 5.5 4 80 XBD4.8/10-GDL80×4 36 10 48 68 2900 6.92 7.5 4 80 XBD6/10-GDL80×5 36 10 60 68 2900 8.67 11 4 80 XBD7.2/10-GDL80×6 36 10 72 68 2900 10.39 11 4 80 XBD8.4/10-GDL80×7 36 10 84 68 2900 12.12 15 4 80 XBD9.6/10-GDL80×8 36 10 96 68 2900 13.85 15 4 80 XBD10.8/10-GDL80×9 36 10 108 68 2900 15.59 相关推荐更多>>
-
